EP Solar Tracer EPT20 – Regolatore di carica MPPT 12/24V 20A con funzione timer
I regolatori di carica EP Solar sono economici ed affidabili. Sono i regolatori ideali per piccoli e medi impianti, e sono utilizzabili per la carica controllata di batterie a liquido elettrolita o a gel.
La tensione alla quale lavorano questi tipi di regolatori può variare. Il regolatore infatti può lavorare sia a 12 che a 24 V. La selezione della tensione sulla quale lavorerà il sistema sarà automaticamente scelta dal regolatore stesso.
Il TRACER 2210 è un regolatore di carica con tecnologia MPPT (Maximum Power Point Tracking), utilizzabile in impianti fotovoltaici. Grazie all’utilizzo della tecnologia MPPT, il Tracer può incrementare la corrente di carica fino al 30% e oltre in confronto ai regolatori tradizionali. Il sofisticato sistema di carica a tre fasi può essere configurato per ottimizzare i parametri di carica secondo le specifiche tecniche della batteria. Il regolatore è protetto contro i picchi di tensione, sovra temperatura, sovra corrente, polarità inversa.
Il controllo della tensione di carica avviene in MPPT, combinato con un sistema di controllo multi-fase. Ciò garantisce una maggiore efficienza e durata delle batterie. Il controllo MPPT è attuato grazie ai transistor di potenza MOSFET, che vengono accesi e spenti in PWM ad alta frequenza per controllare in maniera precisa la tensione di carica.
Questo tipo di regolatore è dotato di spie LED che hanno lo scopo di mostrare lo stato di lavoro del regolatore e degli accessori ad esso connessi (pannelli e accumulatori). Oltre a questa funzione svolge anche un'attività di mantenimento della batteria evitandone sia il sovraccarico che la sottoscarica. Queste funzioni vengono automaticamente svolte dal regolatore in base a delle tensioni di soglia che sono rispettivamente HVD (tensione massima di disconnessione) e LVD (tensione minima di disconnessione). In questo modo si dà la possibilità agli accumulatori di mantenersi più efficienti e più a lungo nel tempo.
Questi processi di disconnessione, svolti automaticamente dal regolatore, sono basati su un parametro automaticamente calcolato e mantenuto aggiornato dal regolatore stesso, ossia il SOC, cioè lo stato di carica della batteria.
Questo regolatore, per il calcolo del SOC, si serve di un circuito integrato all'avanguardia capace di calcolarlo con un'ottima precisione. Il SOC è un parametro molto importante sul quale sono basate le protezioni per il sovraccarico e la sottoscarica. Un ulteriore parametro basato sul SOC è l'LVR (tensione di riallacciamento carico). Sfruttando questo parametro, il regolatore riesce a capire quando gli accumulatori sono abbastanza carichi da poter essere riallacciati al carico (poiché con la protezione LVD gli accumulatori potrebbero venire disconnessi dal carico).
Caratteristiche Tecniche
- Selezione automatica della tensione (12 o 24V)
- Tensione di carica amplificata
- Carica della batteria col metodo PWM shunt
- Protezione della sovraccarica (sia in ingresso che in uscita)
- Protezione dalla sovratemperatura
- Protezione dalla polarità inversa (sia per i moduli che per le batterie)
- Protezione contro corto circuito
- Compensazione di temperatura
- Possibilità di selezionare il tipo di batteria (liquido elettrolita o gel)
- Pre-allarme di batteria scarica tramite LED
- Funzione timer da 1 a 15 ore
- Diodo di blocco installato all'interno del regolatore
- Carica mensile di equalizzazione con rimescolamento dell'elettrolita per evitare la solfatazione degli elementi della batteria
- Protezione della batteria dall'eccessiva carica (evita il sovraccarico della batteria che la rovinerebbe)
- Protezione della batteria dall'eccessiva scarica (evita la scarica completa della batteria che ne diminuirebbe la vita)
- Riconnessione automatica del carico agli accumulatori (la batteria viene staccata per evitare la scarica completa)
- Indicazione stato di carica e malfunzionamenti del sistema con LED
- Protezioni per le correnti inverse notturne (dovute agli accumulatori)
- Interfaccia RJ45 per il controllo a distanza MT-5 (non fornito)
Collegamento Elettrico
Per la vostra sicurezza e quella del sistema, seguite sempre il seguente ordine di collegamento ed attenetevi alle istruzioni presenti sul manuale:
1 Carico (lampade, motori, pompe ed altre utenze)
2 Batteria
3 Pannelli solari

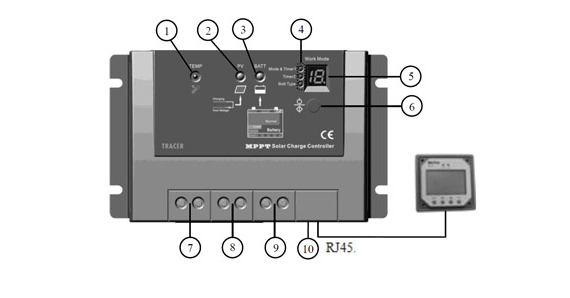

Descrizione Regolatore di Carica
1 Indicatore Sensore di Temperatura
2 Indicatore di carica: un LED mostra lo stato di carica e inoltre indica la presenza di problemi di sovratensione
3 Indicatore stato batteria: un LED mostra lo stato della batteria e indica la presenza di errori
4 Indicatori modalità configuazione e funzionamento del regolatore di carica (timer 1, timer 2 e tipo batteria)
5 Display LED digitale
6 Interruttore per configurazione /Interruttore manuale ON/OFF
7 Morsetti per collegamento pannelli solari
8 Morsetti per collegamento batteria
9 Morsetti per collegamento carico
10Porta RJ45 Ingresso per controllo remoto MT-5 (non fornito)
